Передние и задние втулки Shimano TX505 предназначены для горных велосипедов с дисковыми тормозами.
Их основными преимуществами являются небольшая цена и достаточно высокая износостойкость.
5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент
Ваш промокод:BLOGСмотреть все втулки
Система быстрого крепления CENTER LOCK позволяет не мучится с установкой новых втулок или их обслуживанием, а как можно быстрее отправиться в поездку.

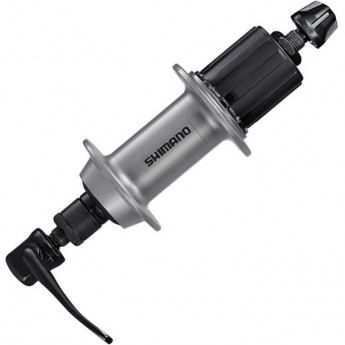

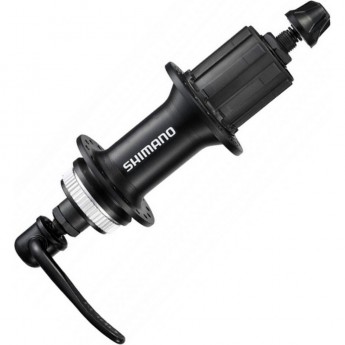

Задняя втулка
Задняя и передняя втулки при покупке легко различаются между собой по маркировке модели. Задние имеют начало "FH" — FH-TX505-8, а у передних артикул начинается с "HB".
Задние модели поддерживают 8, 9 и 10 скоростей. Их корпус сделан из алюминия. Это помогает уменьшить общий вес велосипеда, чтобы придать ему маневренность, но несколько снижает прочность (по сравнению со сталью и титаном).
А вот вал и храповый барабан стальные, причем в первом случае толщина стали равна 10 мм.
В отзывах есть комментарии владельцев о том, что втулка служит им верой и правдой многие годы, поэтому обвинять Шимано в плохом качестве причин нет. Напротив, форма и толщина алюминия были подобраны так, чтобы предотвратить изгиб оси в случае аварии или выхода детали из строя.
За плавность работы отвечают два шариковых подшипника. Для защиты подшипников и прочих внутренних деталей используются лабиринтные уплотнения.
Расстояние между гайками оси (OLD) составляет 135 мм, а расстояние между эксцентриками может быть 166 или 170 мм. Деталь имеет отверстия для спиц с типоразмером 32 и 36 H.
Передняя втулка
Модель передней втулки HB-TX505 очень похожа на свою заднюю напарницу. По сути, разница лишь в размерах: расстояние между осевыми гайками тут 100 мм, а расстояние между эксцентриками — 129 или 133 мм.
Кроме того, она дополнительно поддерживает меньший типоразмер спиц 28H.
Установка
Для упрощения и ускорения установки втулок применена технология CENTER LOCK. Она подразумевает шлицевое крепление детали. Для недопущения ослабления крепления ротора со временем используется стопорное кольцо.
Шлицевая система не только ускоряет монтаж/демонтаж, но и повышает жесткость зацепления, что увеличивает эффективность и точность торможения.
Используется система Quick Release, которая часто упоминается в названии как Shimano TX505 QR CENTER LOCK. Это позволяет демонтировать колесо лишь изменением положения рукоятки эксцентрика — без необходимости использовать дополнительные инструменты и крутить какие-то гайки.
Когда рычаг эксцентрика переводят в закрытое положение, гайка рычага перемещается внутрь. Это усилие прижимает колесо к раме и надежно удерживает его на месте.
Единственный момент — при изначальной установке нужно правильно отрегулировать силу зажима втулки при помощи регулировочной гайки.
Показатель правильного зажима в том, что рычаг будет открываться/закрываться не слишком легко и не слишком тяжело.
5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент
Ваш промокод:BLOGСмотреть все втулки
Техобслуживание втулок заключается в периодическом добавлении свежей смазки во внутренности.
Вывод
Модель Shimano TX505 QR CENTER LOCK представлена передней и задней втулкой. Они недорогие, но при этом способны долго служить из-за прочных материалов и лабиринтных уплотнений. Быстросъемная конструкция с эксцентриком помогает не тратить много времени на установку и снятие колеса.
